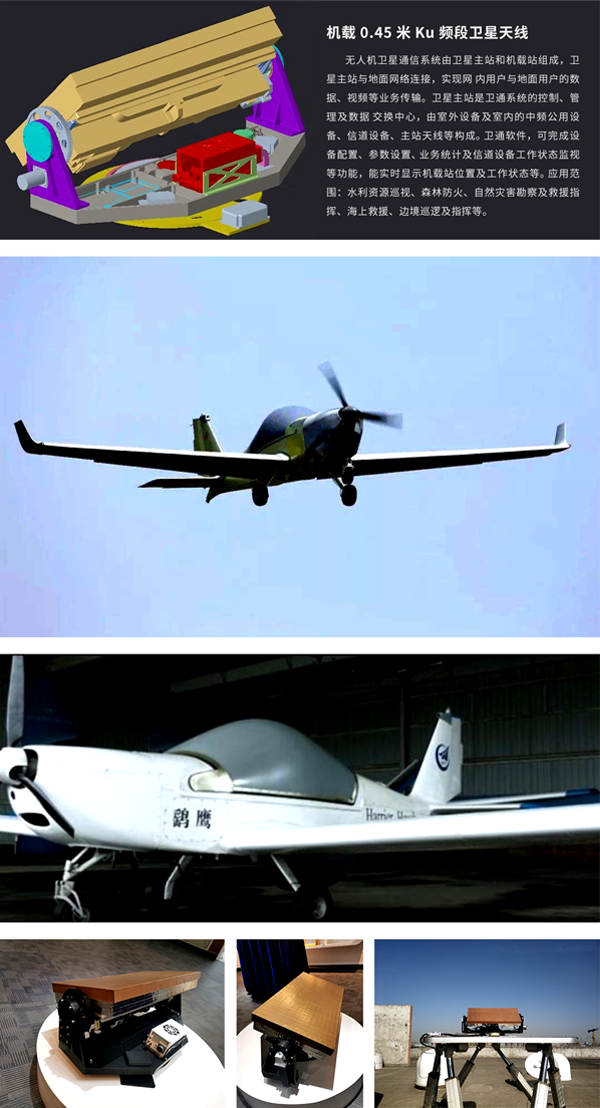

应用于贵航鹞鹰固定翼无人机:
1工作频段:
发射频率:14GHz~14.5GHz;
接收频率:12.25GHz~12.75GHz。
2 天线电性能
(1)极化方式:线极化。
(2)增益:
发射:≥34dBi(14.25GHz);
接收:≥33dBi(12.5GHz);
(3)交叉极化隔离度:≥30dB。
(4)收发隔离度:≥80dB。
3 天线伺服性能
(1)跟踪方式:自动跟踪;
(2)极化调整:自动调节;
(3)方位角:360°;
(4)俯仰角:0~90°;
(5)极化角:-90°~+90°;
(6)跟踪精度:≤0.5dB(R.M.S);
(7)最大跟踪速率:
方位角速度:80°/s;
俯仰角速度:80°/s。
(8)捕获卫星目标方式:自动搜索、人工控制。
(9)捕获时间:
首次捕获:≤120S;
再次捕获:≤3S;
遮蔽保持:≥3 min;
4 电源及功耗
正常供电:直流28V,≤470W;
5 重量
机载卫通天线重量:≤25Kg;
6 尺寸
天线尺寸:不大于760(直径)×360(高)(mm)(出厂指标);
