TDY-ka-60型0.6米Ka频段低轨终端天线

2019-11-26 10:46:03 阅读:

-产品简介
  -主要功能
TDY-Ka-60型0.6米Ka频段低轨终端是针对低轨互联网开发的一款地面终端,主要由天线单元、转台、伺服控制系统(包括电机及驱动器、位置传感器、控制跟踪算法和轨道预报软件等)、控制主机、天线罩及接口组成,主面采用碳纤维材料,高增益、轻重量,转台加倾斜轴,可以实现过顶跟踪。整个系统具有效率高、结构轻便、跟踪精度高等特点。
  -产品特点
天线特点主要概况为:
1)       天线电性能优越:
a)      增益:发射>42.5dBi,接收>39dBi;
b)      轴比:≤1.5dB
c)      驻波≤1.3
2)       碳纤维主面:有成型模具,可快速批量生产,重量轻,增益高。
3)       初始对星快:采用轨道预报算法+初始扫描的方式。
4)       跟踪精度高:整个跟踪过程中跟踪误差<0.5dB(RMS)。
5)       稳定效果好:方位采用闭环稳定算法,过顶时能精确跟踪卫星。
6)       使用方便:可固定在地面,也可安装在车辆等载体,便于携带和转移。
7)       便于维护:系统模块化设计,接口规范简洁,故障诊断与维修便捷。
8)       使用安全、绿色环保:采用24V直流工作,功耗<150W, 整机重量60Kg。
方便集成:对外接口仅有4个,分别为设备监控、供电接口、中频接收和中频发射,连接关系简单。

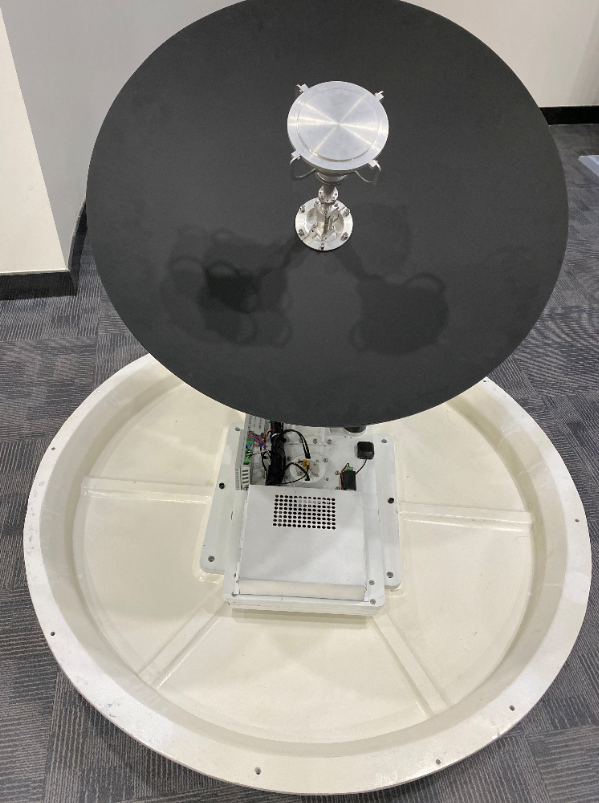

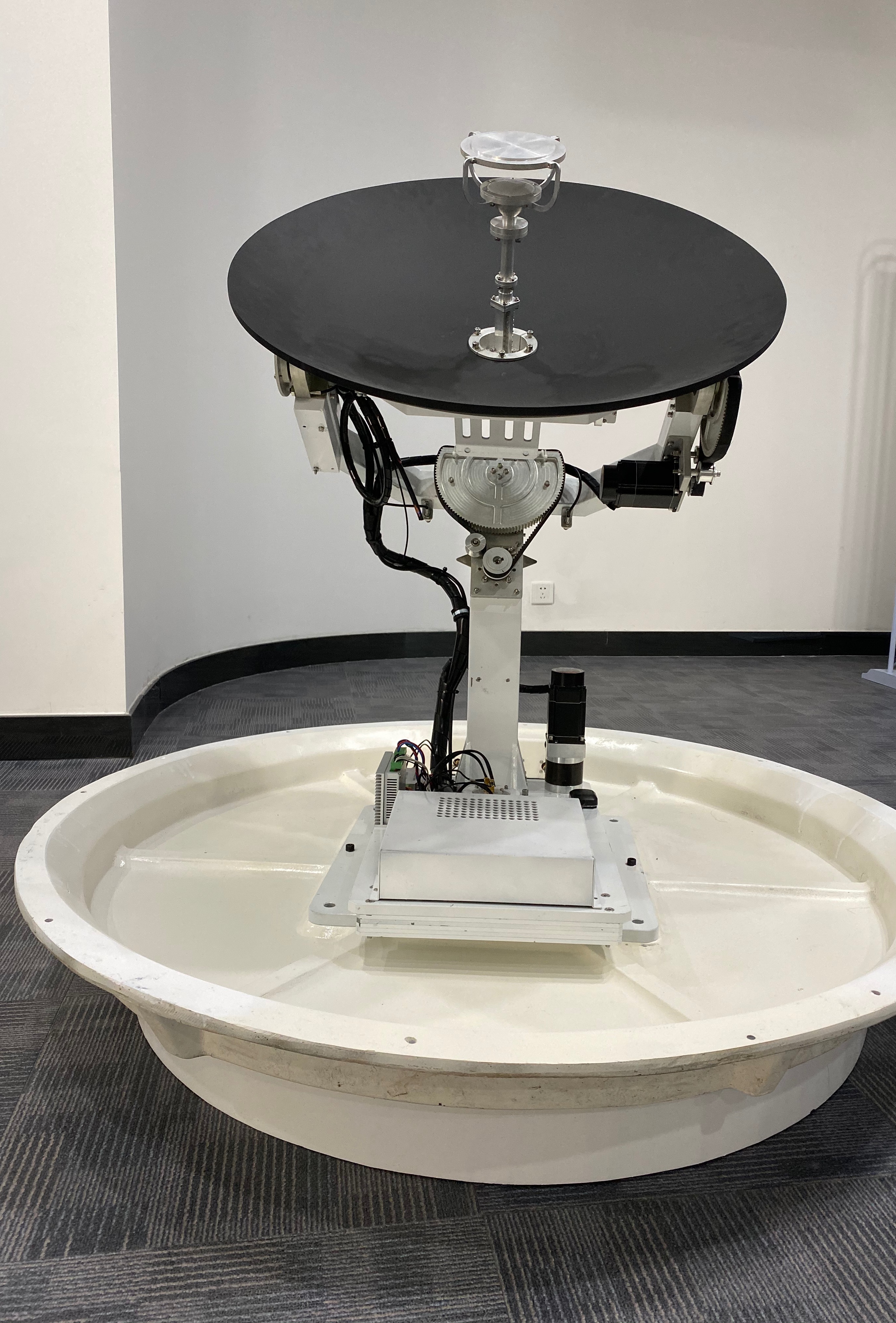

-产品图片

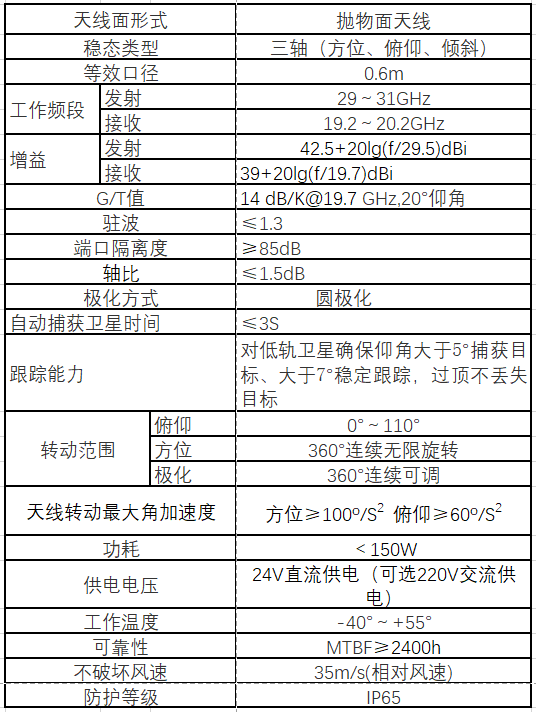

-主要技术指标
